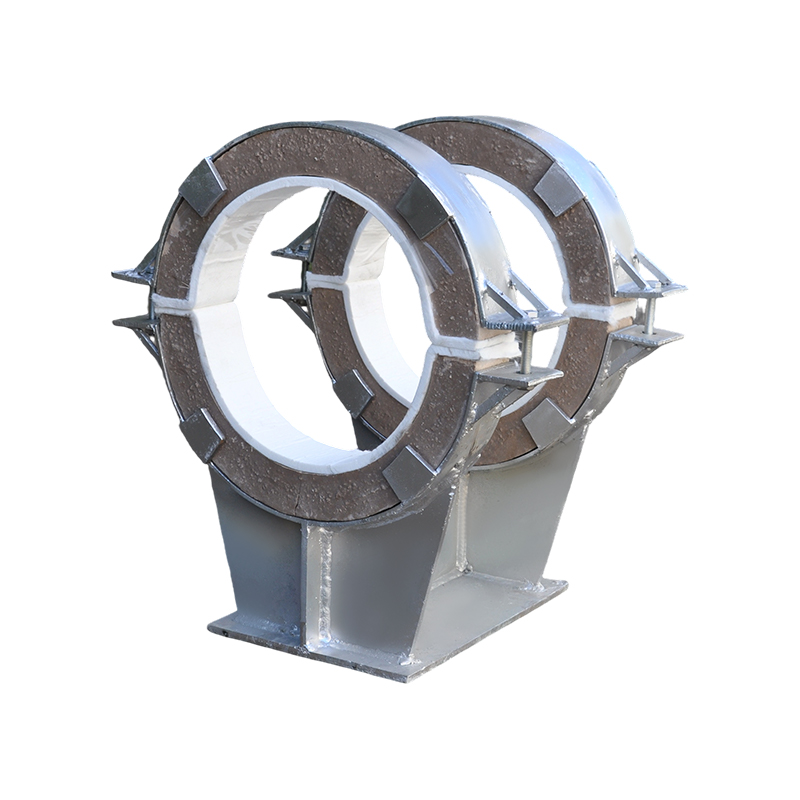

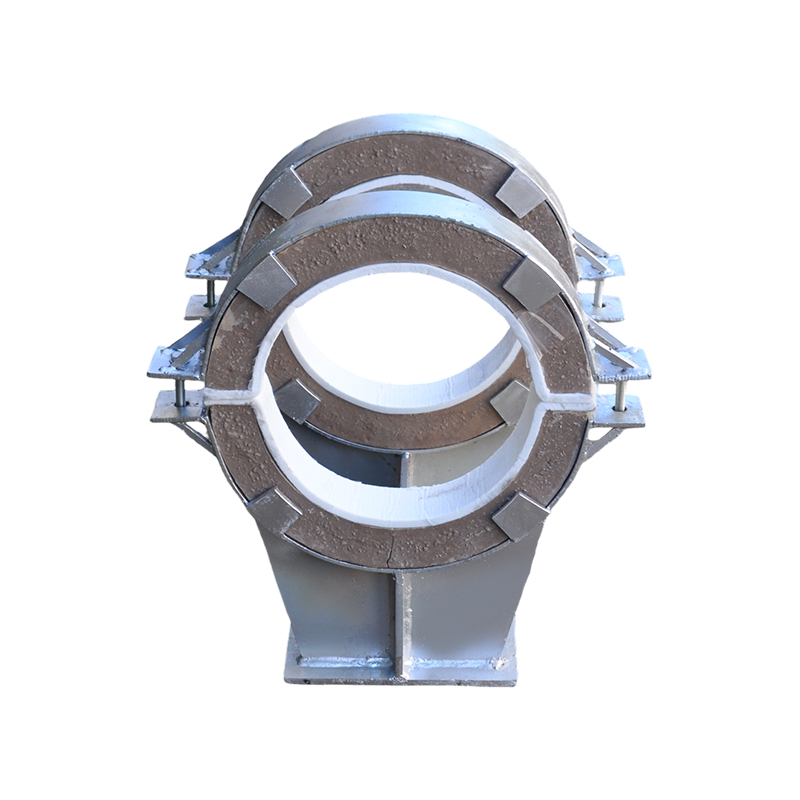

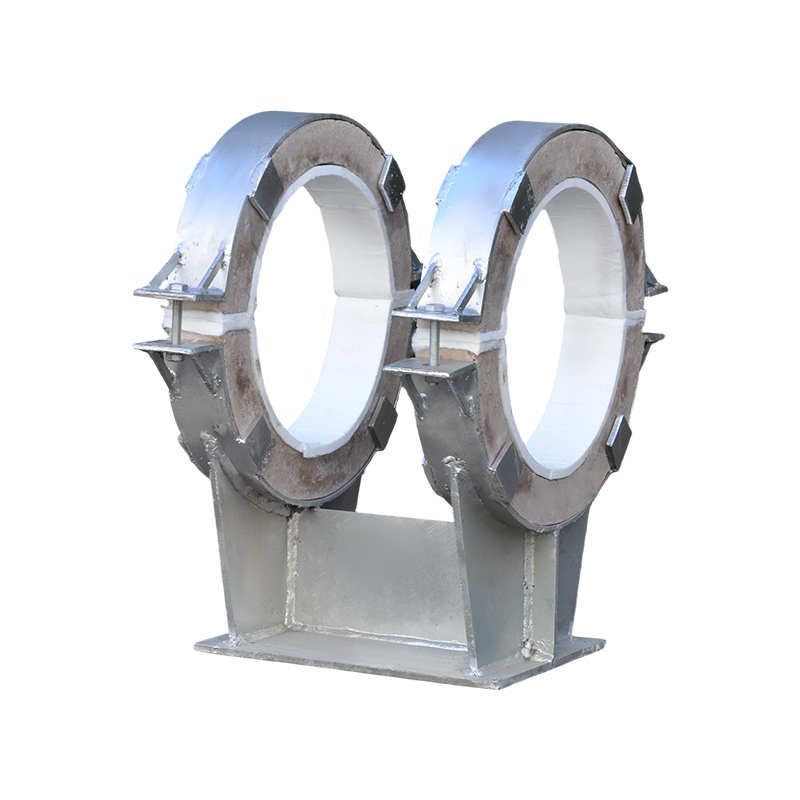

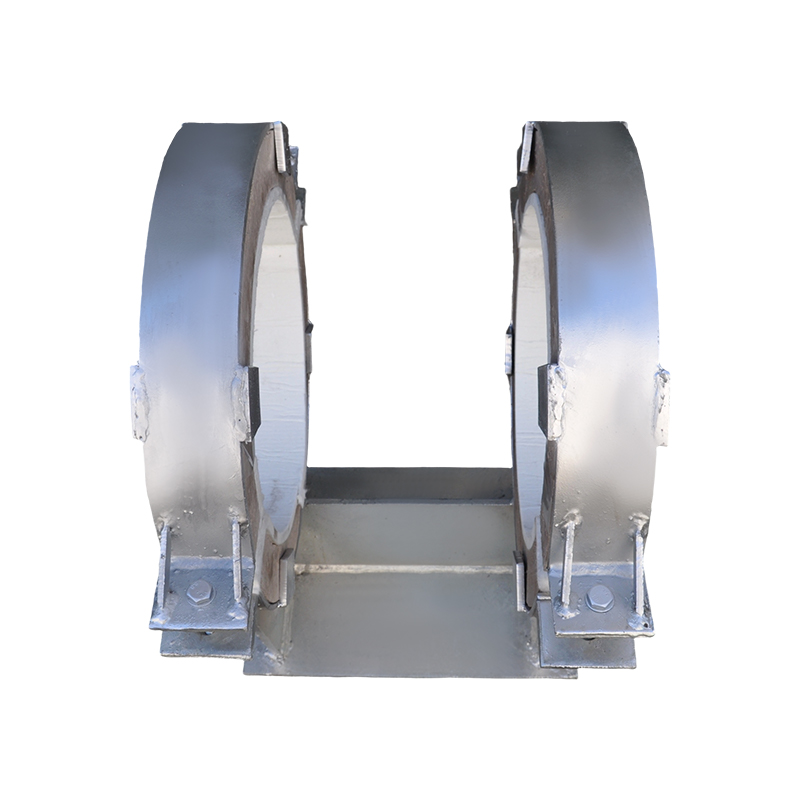

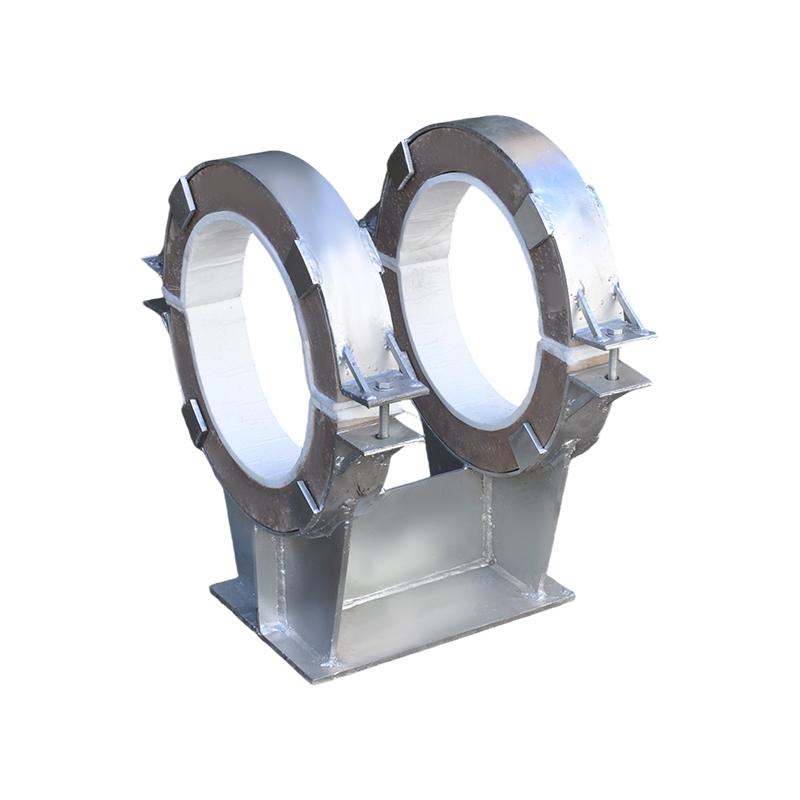

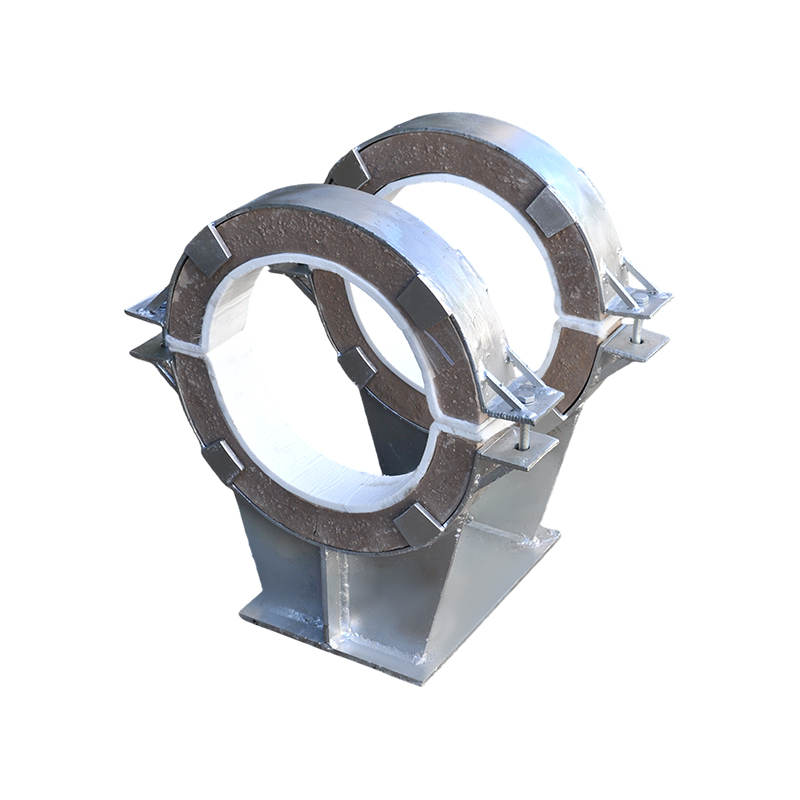

Hochtemperatur-Isolierrohrunterstützung-Zhejiang Yichuang New Material Technology Co., Ltd.

Produktparameter

Parameter	Index
Rohrdurchmesserstütze	DN50～DN1000
Temperaturbereich	≤650℃
Druckniveau	≤10 MPa

Maßgeschneiderter Service: Nicht standardmäßige Konstruktionszeichnungen werden innerhalb von 72 Stunden bereitgestellt und können entsprechend den tatsächlichen Anforderungen des Kundenprojekts angepasst werden.

Größentabelle für Rohrhalterungen (Einheit: mm)
Seriennummer	DN Nenndurchmesser	A	D	E	H Passen Sie es entsprechend dem Design an	L Gleit-/Führungshalterung Axiale Verschiebung X			Maximale vertikale Belastung N






						X≤150 (2 Klemmen)	150＜X≤280 (2 Klemmen)	150＜X≤280 (3 Klemmen)


1	50	184	220	150	200	400	600	800	1600
2	65	209	220	150	200	400	600	800	2180
3	80	209	250	150	250	400	600	800	2970
4	100	234	250	150	250	400	600	800	3550
5	125	267	260	180	250	400	600	800	4620
6	150	319	280	180	250	400	600	800	6500
7	200	389	300	200	250	400	600	800	12000
8	250	453	350	200	250	400	600	800	18500
9	300	522	400	200	250	400	600	800	25800
10	350	574	420	200	250	400	600	800	36500
11	400	626	450	200	250	400	600	800	48700
12	450	674	500	200	250	400	600	800	60000
13	500	784	550	200	250	400	600	800	77500
14	600	880	600	200	250	400	600	800	122000
15	700	980	650	250	250	400	600	800	133800
16	800	1080	700	250	300	400	600	800	181000
17	900	1180	750	250	300	500	700	900	256000
18	1000	1280	800	250	300	500	700	900	305000

Hinweis: Bei den Spezifikationen in der Tabelle handelt es sich um die herkömmlichen Standardspezifikationen unseres Unternehmens. Alle Produkte können entsprechend den tatsächlichen Anforderungen des Projekts angepasst werden. Für Spezifikationen über DN1000 wenden Sie sich bitte an unser Unternehmen, um ein separates Design zu erhalten.

Produktvorteile

1. Hohe Effizienz: Die Vorfertigung und Montage der Rohrleitung erfolgt im Werk. Dabei werden raue Baubedingungen vermieden, die Isolationsqualität sichergestellt, die Produktqualität und -konsistenz sichergestellt, die Komplexität und Unsicherheit der Konstruktion vor Ort verringert und dafür gesorgt, dass das gesamte Wärmenetz den besten Designeffekt erzielt.

2.Null-Wärmebrückeneffekt: Die klemmartige Halterung kann direkt an der Außenwand der Rohrleitung verwendet werden, um den Effekt einer „Null-Wärmebrücke“ zu erzielen. Dadurch wird das Problem des „Wärmebrückeneffekts“ herkömmlicher Isolierrohrleitungen gelöst und sichergestellt, dass der Wärmeverlust der Rohrleitung an der Halterung minimiert wird.

3. Stabile Struktur: Es wird die dreischichtige Verbundisolationsstruktur aus "weichem Fliesenschaum" übernommen, von innen nach außen ist es das Arbeitsrohr, die stoßfeste Dichtungsschicht, die Reflexionsschicht, die harte Isolationsschicht (geschäumtes Calciumsilikat), die Reflexionsschicht, die Polyurethanschicht und die Außenhülle. Die Konstruktion ist sinnvoll und weist eine gute Druck-, Zug- und Korrosionsbeständigkeit auf.

4. Hohe Tragfähigkeit: Die Außenhülle besteht aus hochfesten Materialien und fortschrittlichen Herstellungsverfahren für farbige Stahlplatten oder Spiralkanäle aus Aluminiumlegierungen, um sicherzustellen, dass die Rohrleitung über ausreichende Festigkeit und Steifigkeit verfügt, um verschiedenen äußeren Belastungen standzuhalten. Es verfügt über gute wasserdichte und korrosionsbeständige Eigenschaften und gewährleistet so den langfristig stabilen Betrieb der Pipeline in rauen Umgebungen.

5. Kurze Bauzeit: Durch die Vorfertigung im Werk und den modularen Bau vor Ort ist der Bau bequem und schnell, verkürzt die Bauzeit, senkt die Baukosten und stellt sicher, dass die Pipeline während der Installation und Nutzung eine hohe Stabilität und Zuverlässigkeit aufweist.

6. Wartungsfrei: Die Pipeline-Konstruktion ist sinnvoll, die Rohstoffe verwenden feste Abfallstoffe, weisen eine hervorragende Leistung auf, können wiederholt recycelt werden, können lange Zeit gute Arbeitsbedingungen aufrechterhalten und erfordern keine häufige Wartung und Überholung, was soziale Vorteile mit sich bringt.

7. Hohes Kosten-Leistungs-Verhältnis: Der Einsatz von vorgefertigten Kopfdampfleitungen aus geschäumtem Calciumsilikat ist 10 % geringer als bei herkömmlichen vorgefertigten Hartkopfrohren!

Produktanwendung

1. Bauindustrie: Anwendbar auf die Wärmedämmung von Wänden, Dächern, Böden und anderen Gebäudeteilen, um die Energieeffizienz und den Komfort von Gebäuden zu verbessern

2. In Industrieanlagen: Wird häufig zur Isolierung von Hochtemperaturgeräten, Rohrleitungen, Lagertanks und anderen Industrieanlagen verwendet, um den normalen Betrieb und die Energieeffizienz der Geräte sicherzustellen.

3. Rohrleitungsisolierung: Anwendbar auf die Isolierung verschiedener Rohrleitungssysteme, um Wärmeverlust und die Bildung von Kondenswasser zu verhindern und die Lebensdauer der Rohrleitung zu verlängern.

4. Spezialausrüstung und Strukturisolierung: Anwendbar auf die Isolationsanforderungen spezieller Formen und Strukturen wie gebogener Rohre, gekrümmter Geräte, gekrümmter Gebäude usw., bietet flexible und vielfältige Isolationslösungen, um Wärmeverlust und Überhitzung der Geräte zu verhindern.
