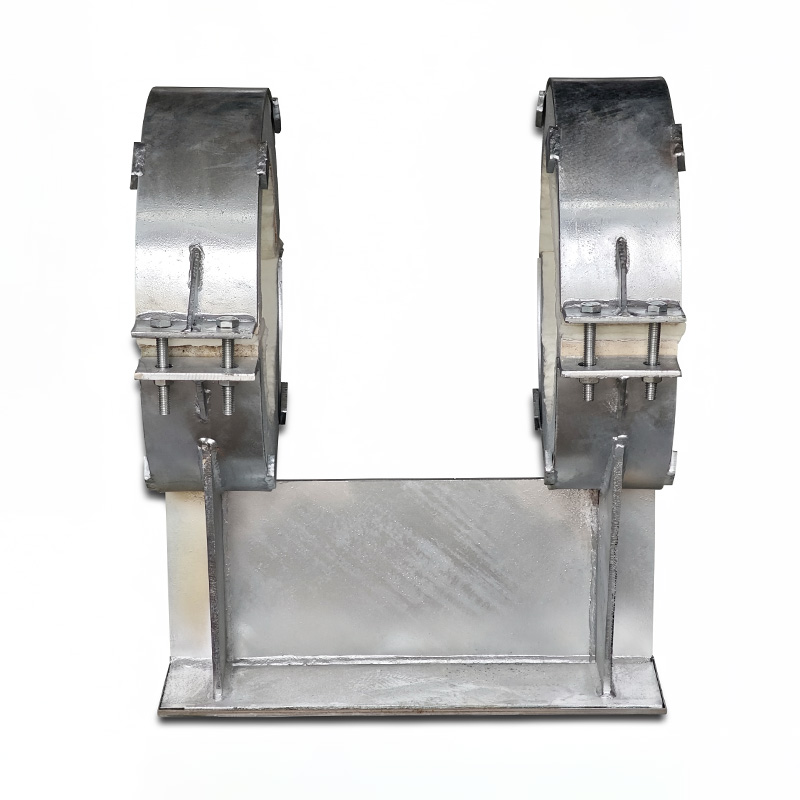

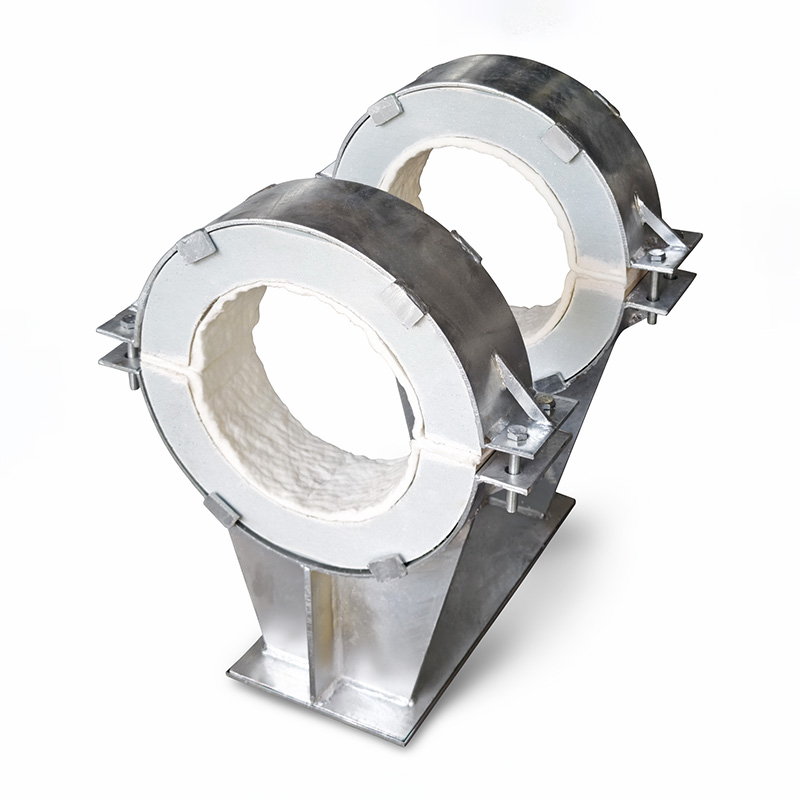

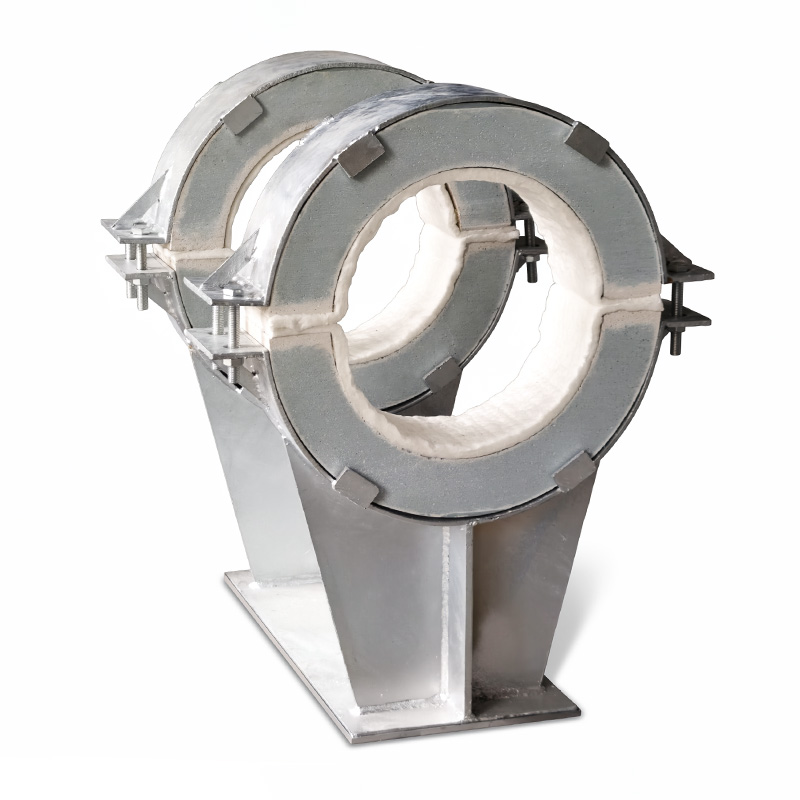

Energiesparende isolierte Hochtemperatur-Rohrhalterung-Zhejiang Yichuang New Material Technology Co., Ltd.

Produktparameter

Parameter	Index
Unterstützungsbereich für Rohrdurchmesser	DN50 ~ DN1000
Temperaturbereich	≤650℃
Druckstufe	≤10 MPa

Anpassungsservice: Nicht standardmäßige Konstruktionszeichnungen werden innerhalb von 72 Stunden bereitgestellt und alle Produkte können entsprechend den tatsächlichen technischen Anforderungen der Kunden angepasst werden.

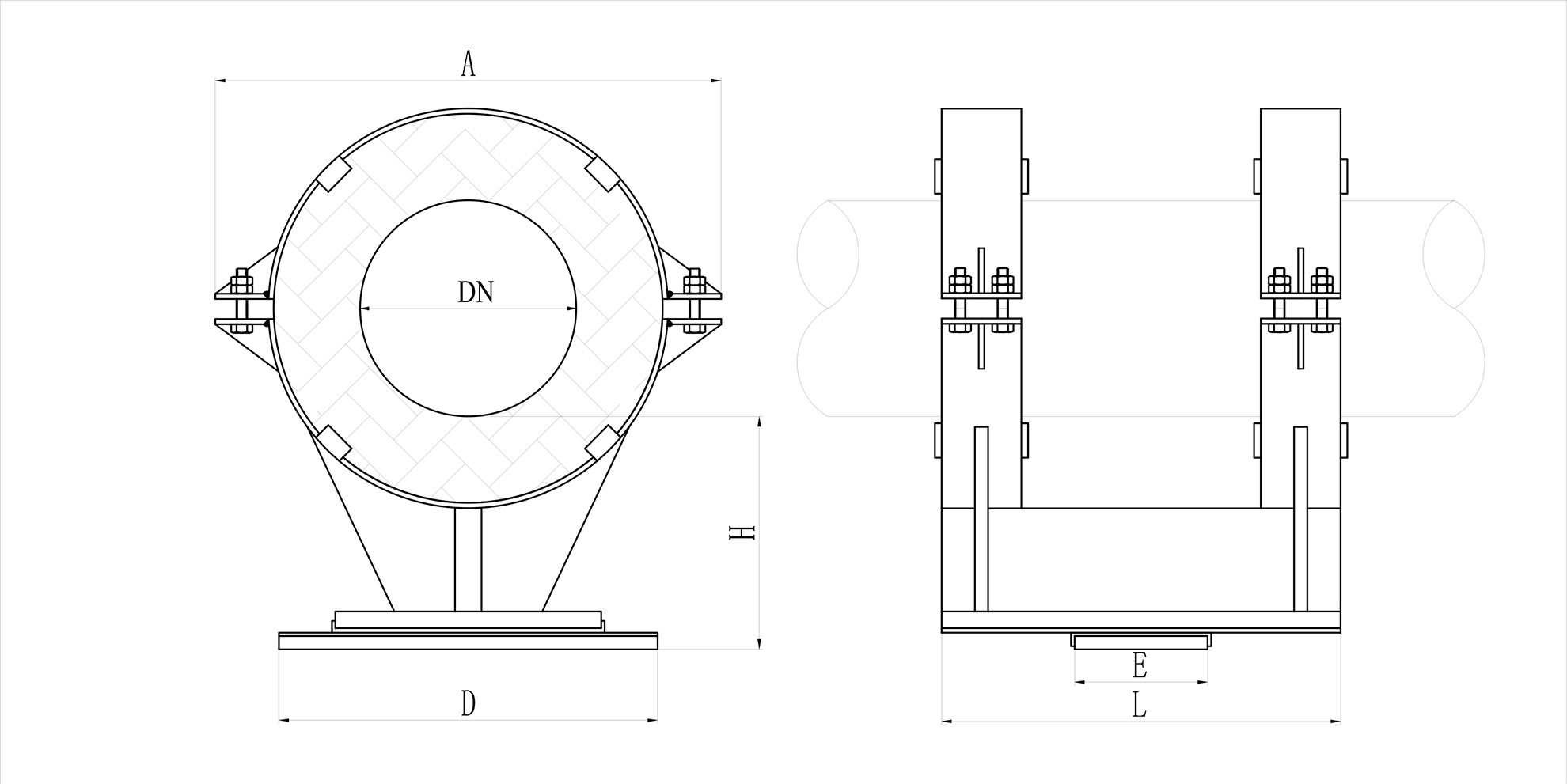

Größentabelle für Rohrhalterungen (Einheit: mm)
Seriennummer	DN Nenndurchmesser	A	D	E	H Je nach Design anpassen	L Gleit-/Führungshalterung Axiale Verschiebung X			Maximale Vertikallast N






						X≤150 (2 Klammern)	150＜X≤280 (2 Klammern)	150＜X≤280 (3 Klammern)


1	50	184	220	150	200	400	600	800	1600
2	65	209	220	150	200	400	600	800	2180
3	80	209	250	150	250	400	600	800	2970
4	100	234	250	150	250	400	600	800	3550
5	125	267	260	180	250	400	600	800	4620
6	150	319	280	180	250	400	600	800	6500
7	200	389	300	200	250	400	600	800	12000
8	250	453	350	200	250	400	600	800	18500
9	300	522	400	200	250	400	600	800	25800
10	350	574	420	200	250	400	600	800	36500
11	400	626	450	200	250	400	600	800	48700
12	450	674	500	200	250	400	600	800	60000
13	500	784	550	200	250	400	600	800	77500
14	600	880	600	200	250	400	600	800	122000
15	700	980	650	250	250	400	600	800	133800
16	800	1080	700	250	300	400	600	800	181000
17	900	1180	750	250	300	500	700	900	256000
18	1000	1280	800	250	300	500	700	900	305000

Hinweis: Die obige Tabelle listet unsere herkömmlichen Standardspezifikationen auf. Alle Produkte können entsprechend den tatsächlichen technischen Anforderungen angepasst werden. Für Spezifikationen über DN1000 kontaktieren Sie bitte unser Unternehmen für ein separates Design.

Produktvorteile

1. Extrem niedriger Energieverbrauch, führende Wärmedämmleistung

Der Kern besteht aus selbst entwickelten Isolierfliesen mit einer Wärmeleitfähigkeit von ≤ 0,15 W/(m·K) bei 350 °C, was den Wärmebrückeneffekt stark blockiert, den Wärmeverlust der Rohrleitung reduziert und die Betriebsenergiekosten senkt.

2. Hervorragende Temperaturbeständigkeit, große Anpassungsfähigkeit

Es verfügt über eine langfristige Temperaturbeständigkeit von bis zu 650 °C, passt sich perfekt an Satt-/Überhitzungsdampfleitungen mittlerer und hoher Temperatur an und kann extrem hohe Temperaturen wie Kraftwerke und die chemische Industrie ohne Leistungseinbußen bei hohen Temperaturen stabil bewältigen.

3. Hochfeste Tragfähigkeit, stabile Schadensresistenz

Die Kernisolationseinheit hat eine Druckfestigkeit von ≥20 MPa und eine Biegefestigkeit von ≥2,0 MPa bei hervorragender Tragfähigkeit. Es löst die Probleme der leichten Fragmentierung und Pulverisierung herkömmlicher Materialien und gewährleistet den Tischbetrieb von Rohrleitungen.

4. Langfristiger Korrosionsschutz, Vermeidung von CUI-Risiken

Mit einer Formel mit niedrigem Chloridionengehalt und stabilen chemischen Eigenschaften wird das Problem der Rohrleitungskorrosion unter der Isolierung (CUI) grundsätzlich vermieden, das Rohrbasismaterial geschützt und die Lebensdauer des Systems verlängert.

5. Sicher und umweltfreundlich, Stabilität über den gesamten Zyklus

Es ist asbestfrei, nicht brennbar der Klasse A und setzt bei hohen Temperaturen keine Schadstoffe frei, was den Umweltschutz- und Brandschutzanforderungen entspricht. Seine Leistung kann nach der Befeuchtung und Trocknung vollständig wiederhergestellt werden, mit einer geplanten Lebensdauer von ≥30 Jahren, was die Betriebs- und Wartungskosten senkt.

6. Kostengünstige, starke Implementierbarkeit

Es ist mit bestehenden Pipeline-Design- und Installationsspezifikationen kompatibel und kann sowohl bei neuen Projekten als auch bei der Renovierung alter Pipelines schnell implementiert werden.

Produktanwendung

Die energiesparende isolierte Hochtemperatur-Rohrhalterung wird zur Befestigung und Tragfähigkeit von Rohrleitungssystemen verwendet und dient als Führungs-, Gleit- und feste Halterung. Ausgestattet mit selbstentwickelten, hochtemperaturbeständigen Isolierkacheln löst es die branchenüblichen Schwachstellen herkömmlicher Rohrhalterungen, wie z. B. übermäßigen Wärmeverlust, leichte Fragmentierung, Rohrleitungskorrosion und kurze Lebensdauer. Es kann an langfristige Hochtemperatur-Arbeitsbedingungen von bis zu 650 °C angepasst werden und ist eine ideale Lösung zur Unterstützung der Wärmedämmung für Rohrleitungssysteme in der Wärmeenergie, Kraftwerks-, Petrochemie- und anderen Bereichen.
